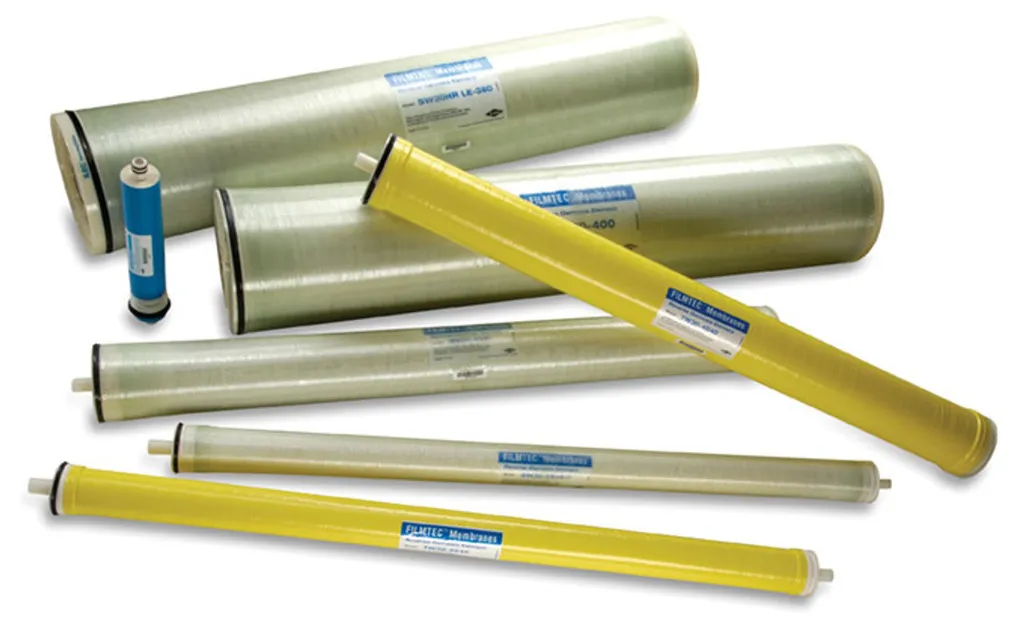

FilmTec Eco Platinum-440i Membran
FilmTec Eco Platinum-440i Membran, endüstriyel ters ozmoz (RO) uygulamalarında düşük işletme basıncında yüksek tuz reddi hedefleyen tesisler için geliştirilmiş poliamid ince film kompozit (TFC) membran elemanıdır. Stabilize koşullarda %99,7’ye varan tuz reddi sayesinde permeat iletkenliğini düşürmeye, silika ve zor iyonların kontrolünü iyileştirmeye ve proses suyu kalitesini kararlı tutmaya yardımcı olur. Düşük enerji gereksinimi; pompa yükünü, spesifik enerji tüketimini ve toplam işletme maliyetlerini azaltmaya destek olur.
Eco Platinum-440i, iLEC kilitlemeli uç başlık tasarımı ile sızdırmazlık güvenliğini artırır ve bypass riskini minimize eder. 28-LDP (Low Differential Pressure) besi ayırıcı yapısı, eleman içindeki basınç kaybını azaltmaya yardımcı olarak daha dengeli akış dağılımı ve daha yönetilebilir kirlenme profili sağlar. Bu kombinasyon; yüksek geri kazanım hedeflenen hatlarda, değişken besi suyu koşullarında ve üretim sürekliliğinin kritik olduğu endüstriyel proseslerde güçlü bir avantaj sunar.
Teknik Avantajlar ve Satın Alma Gerekçeleri
- Yüksek tuz reddi: Stabilize %99,7 (minimum %99,4) ile iletkenlik kontrolünü güçlendirir, ürün suyu kalitesini iyileştirir.
- Düşük enerjide yüksek performans: Düşük basınçlarda verimli çalışma, enerji maliyetlerini düşürmeye yardımcı olur.
- Geniş pH toleransı: Sürekli işletimde pH 2–11, kısa süreli kimyasal temizlikte (30 dk) pH 1–13 aralığı ile esnek CIP yönetimi sağlar.
- iLEC uç başlık: O-ring ihtiyacını azaltan kilitlemeli yapı ile daha güvenli montaj ve daha stabil işletim hedeflenir.
- 28-LDP besi ayırıcı: Düşük diferansiyel basınç ile hidrolik kayıpları azaltmaya ve kirlenme eğilimini yönetmeye yardımcı olur.
- Standart 8” form faktörü: Mevcut 8 inç basınç kapları ve endüstriyel RO skid tasarımlarına kolay entegrasyon sağlar.
Teknik Veriler
| FilmTec Eco Platinum-440i Membran Teknik Verileri | |
|---|---|
| Membran tipi | Poliamid ince film kompozit (TFC) |
| Aktif membran alanı | 440 ft² (41 m²) |
| Nominal permeat debisi | 12.650 gpd (48 m³/gün) (2.000 ppm NaCl, 150 psi, 25°C, pH 8, %15 geri kazanım) |
| Tuz reddi (stabilize) | %99,7 |
| Tuz reddi (minimum) | %99,4 |
| Besi ayırıcı | 28-LDP (Low Differential Pressure) |
| Eleman boyu (net) | 40,0 inç (1.016 mm) |
| Toplam eleman boyu (iLEC ile) | 40,5 inç (1.029 mm) |
| Dış çap | 7,9 inç (201 mm) |
| Permeat borusu iç çapı | 1,125 inç (29 mm) |
| Tuzlu su (brine) portu | 0,5 inç (12,7 mm) |
Önerilen Çalışma Limitleri
Uzun membran ömrü ve kararlı performans için sistem tasarımı ile işletme koşullarının aşağıdaki sınırlar içinde tutulması önerilir. Besi suyu kalitesi, ön arıtma kurgusu ve geri kazanım oranı; kirlenme, scaling ve kimyasal temizlik sıklığını doğrudan etkiler.
- Maksimum çalışma sıcaklığı: 45°C (pH >10 seviyelerinde sürekli çalışmada 35°C önerilir)
- Maks. çalışma basıncı: 600 psi (41 bar)
- Maks. basınç düşümü: Eleman başına 15 psi (1,0 bar); basınç kabı (min. 4 eleman) başına 50 psi (3,5 bar)
- pH aralığı: Sürekli 2–11; kısa süreli temizlikte (30 dk) 1–13
- Maks. besi debisi: 75 gpm (17 m³/sa)
- Maksimum SDI: SDI 5 (daha düşük SDI, daha düşük kirlenme riski anlamına gelir)
- Serbest klor toleransı: <0,1 ppm (membran öncesi etkin deklorinasyon önerilir)
Uygulama Alanları
- Kazan besi suyu hazırlama hatlarında iletkenlik ve silika kontrolü
- Soğutma kulesi makyaj suyu ve geri kazanım uygulamaları
- Demineralizasyon ön arıtma prosesleri ve servis suyu üretimi
- Belediye suyu arıtımı ve endüstriyel kullanım için yüksek kalite permeat üretimi
- Proses suyu kalitesinin kritik olduğu endüstrilerde (uygun ön arıtma ile) stabil ürün suyu sağlama
Devreye Alma ve İşletme Notları
- İlk devreye alma: Sistem stabil olana kadar ilk permeatı kontrollü şekilde bertaraf etmek ürün suyu kalitesini doğrulamayı kolaylaştırır.
- Ters basınçtan kaçınma: Permeat tarafında ters basınç, TFC membranlarda yapısal hasara neden olabilir; hat dizaynı buna göre yapılmalıdır.
- Ön arıtma disiplini: SDI, bulanıklık, organik yük ve klor kontrolü membran ömrünün ana belirleyicisidir.
- CIP yönetimi: Diferansiyel basınç artışı, permeat debisi düşüşü ve tuz geçişi artışı trendleri izlenerek temizlik zamanında yapılmalıdır.
Sıkça Sorulan Sorular
Eco Platinum-440i membranda “stabilize tuz reddi” ne anlama gelir?
Stabilize tuz reddi, membran elemanı ilk çalıştırma sonrası belirli bir süre işletildikten ve performans kararlı hale geldikten sonra ölçülen tuz tutma oranını ifade eder. Bu değer, gerçek işletme koşullarını daha iyi temsil ettiği için ürün suyu iletkenliği ve proses kalite hedefleri açısından daha anlamlıdır.
28-LDP besi ayırıcı diferansiyel basıncı nasıl etkiler ve neden önemlidir?
28-LDP tasarım, eleman içindeki akışın daha düşük basınç kaybı ile ilerlemesine yardımcı olur. Diferansiyel basıncın daha düşük olması; enerji verimliliği, daha dengeli akış dağılımı ve kirlenme eğiliminin yönetilmesi açısından avantaj sağlar. Ayrıca DP artış trendi daha kontrollü seyrettiğinde CIP planlaması daha öngörülebilir olur.
Serbest klor neden <0,1 ppm olmalı ve ne tür risk oluşturur?
Poliamid TFC membranlar oksitleyici ajanlara karşı hassastır. Serbest klor, membran yüzeyinde kimyasal bozulmaya neden olarak tuz reddinin düşmesine ve permeat kalitesinin kalıcı şekilde bozulmasına yol açabilir. Bu nedenle membran öncesinde etkin deklorinasyon ve sürekli klor izleme önerilir.
Nominal debi (12.650 gpd) sahada neden daha farklı görülebilir?
Nominal debi, belirli test koşullarında (tuzluluk, sıcaklık, basınç, pH ve geri kazanım) elde edilen tipik değerdir. Sahada besi iletkenliği, sıcaklık, ön arıtma kalitesi, geri kazanım oranı, akı (flux) ve kirlenme durumu değiştiği için permeat debisi artabilir veya azalabilir. Doğru boyutlandırma için bu parametrelerle tasarım hesabı yapılmalıdır.
