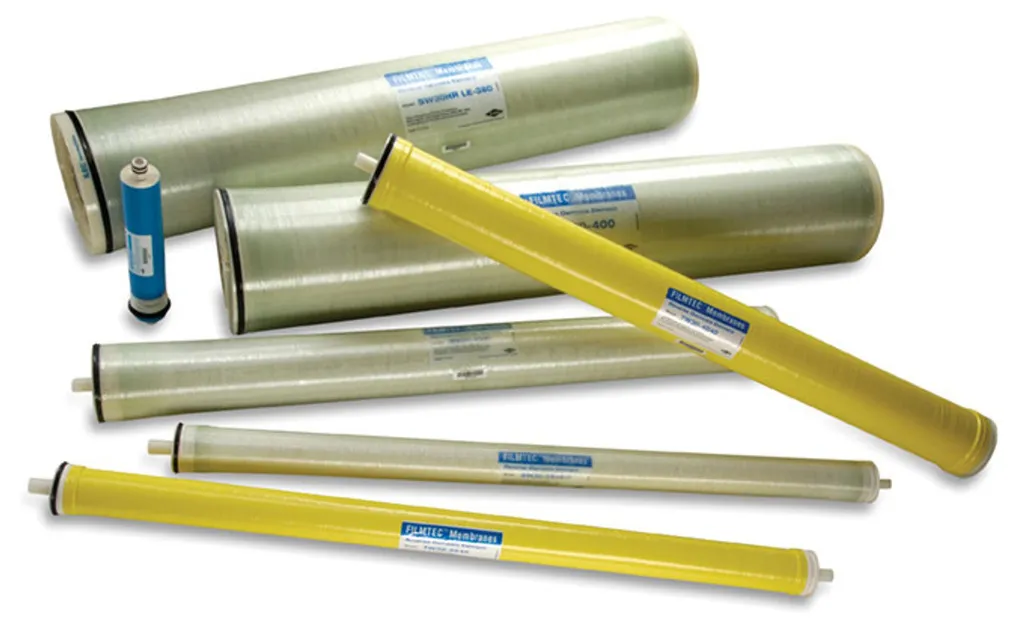

FilmTec Hypershell HTRO-4040-48 Membran – Yüksek Sıcaklıkta Hijyenik RO ile Daha Düşük Enerji ve CIP Tüketimi
FilmTec Hypershell HTRO-4040-48 membran, gıda ve içecek proseslerinde hijyenik reverse osmosis (RO) uygulamaları için geliştirilmiş, yüksek sıcaklıkta çalışabilen endüstriyel bir membran elemanıdır. 80°C’ye kadar işletme imkânı sunan yapısı sayesinde sıcak proses akımlarında soğutma ihtiyacını azaltabilir; böylece hem yatırım (CAPEX) hem de işletme maliyetleri (OPEX) üzerinde somut avantaj sağlar.
Ürünün Hypershell mimarisi, akışın daha kontrollü yönetilmesine yardımcı olarak dış bypass etkisini azaltır. Bu sayede eşdeğer basınç kaybı koşullarında daha düşük besleme debisiyle çalışabilme potansiyeli oluşur. Ayrıca tasarımın temizlenebilirliği, özellikle CIP (yerinde temizlik) döngülerinde daha verimli kimyasal ve su kullanımı hedefleyen işletmeler için proses sürekliliğini destekler. Şeker konsantrasyonu, içecek konsantrasyonu ve sıcak evaporatör kondensi geri kazanımı gibi uygulamalarda stabil performans ve hijyen odağı arayan tesisler için güçlü bir tercihtir.
Öne Çıkan Avantajlar
- 80°C’ye kadar çalışma: Sıcak hatlarda ilave soğutma/ısıtma altyapısını azaltmaya yardımcı olur.
- Daha verimli CIP: Hypershell tasarımı ile temizlik etkinliği artabilir; CIP kimyasalı ve su tüketimi düşürülebilir.
- Enerji tasarrufu potansiyeli: Eşdeğer ΔP koşullarında yaklaşık %30 daha düşük besleme debisi ihtiyacıyla pompa enerji tüketiminde avantaj sağlayabilir.
- Hijyenik proses uyumu: Gıda ve içecek uygulamalarında sanitasyon gereksinimlerine uygun yaklaşım.
- Dayanıklı düz yaprak RO teknolojisi: Zorlu proses koşullarında kararlı performans için tasarlanmıştır.
FilmTec Hypershell HTRO-4040-48 Membran Teknik Verileri
| FilmTec Hypershell HTRO-4040-48 Membran Teknik Verileri | |
|---|---|
| Aktif membran alanı | 55 ft² (5,1 m²) |
| Feed spacer kalınlığı | 48 mil |
| Maks. resirkülasyon çapraz akış | 30 gpm (6,8 m³/sa) |
| Boyutlar | A: 40 in (1.016 mm), B: 3,9 in (99 mm), C: 0,75 in OD (19 mm), D: 1,03 in (26 mm) |
| Mekanik uyumluluk | Schedule 80, 4 in paslanmaz boru (nominal 3,83 in ID) için tasarlanmıştır |
Maksimum Çalışma Limitleri ve CIP Koşulları
Yüksek sıcaklıkta RO uygulamalarında performansın sürdürülebilir olması için basınç, sıcaklık ve pH sınırlarının proses tasarımında dikkate alınması kritik öneme sahiptir. Aşağıdaki limitler, membran ömrünü korumak ve geri kazanım hedeflerini güvenle yönetmek için referans niteliğindedir.
- Maks. işletme sıcaklığı: pH 3–8 için ≤80°C; pH 2–11 için ≤45°C
- Maks. işletme basıncı: ≤45°C’de 1.200 psi (83 bar); ≤80°C’de 435 psi (30 bar)
- Maks. basınç kaybı (ΔP): Eleman başına <50°C’de 13 psi (0,9 bar) / <80°C’de 4,4 psi (0,3 bar)
- Basınç kabı başına ΔP: <50°C’de 60 psi (4,1 bar) / <80°C’de 17 psi (1,2 bar)
- İşletme pH aralığı: 2 – 11
- Hidrojen peroksit limiti (sürekli): 20 ppm
- Kısa süreli temizlik (≤25°C): 1.000 ppm H₂O₂
- Serbest klor toleransı: Tespit edilebilir seviyenin altında
- CIP pH aralığı: 45–50°C’de pH 1,8–11; <45°C’de pH 1–13
Uygulama Alanları
HTRO-4040-48, özellikle sıcak proses akımlarında RO ile konsantrasyon ve geri kazanım hedefleyen hatlarda öne çıkar. Hijyenik tasarımı ve sıcaklık dayanımı sayesinde ürün kalitesi ve proses güvenliği açısından avantaj sağlar.
- Şeker konsantrasyonu
- İçecek konsantrasyonu
- Sıcak evaporatör kondensinin yeniden kullanımı
Kurulum, İşletme ve Entegrasyon Notları
- Başlatma/stop yönetimi: Permeat tarafında statik geri basınç oluşmasını önleyin; ilk devreye almada ilk 1 saatlik permeatı uzaklaştırın.
- Ön arıtma gereksinimi: Serbest klorun membrana ulaşmadan giderilmesi önerilir; ayrıca prosesin SDI/partikül yüküne uygun filtrasyon kurgusu yapılmalıdır.
- Depolama ve duruş: İlk ıslatmadan sonra membranı her zaman nemli tutun; uzun duruşlarda uygun koruyucu solüsyonla biyolojik büyümeye karşı önlem alın.
- Aksesuar: FilmTec kuplaj parça no: 89048 ayrı sipariş edilir; her kuplaj iki adet 2-210 EPR O-ring (parça no: 89255) içerir.
Neden FilmTec Hypershell HTRO-4040-48?
Bu membran; yüksek sıcaklık uyumluluğu, hijyenik proseslere uygunluğu ve daha düşük ΔP ile verimli işletme yaklaşımı sayesinde tesisinizde toplam sahip olma maliyetini düşürmeye yardımcı olur. Sıcak hatlarda RO ile konsantrasyon veya geri kazanım hedefliyorsanız, HTRO-4040-48 ölçeklenebilir yapısıyla hem yeni kurulumlarda hem de revizyon projelerinde güçlü bir alternatiftir.
Sıkça Sorulan Sorular
HTRO-4040-48 membran 80°C’de her pH aralığında çalıştırılabilir mi?
Hayır. pH 3–8 aralığında ≤80°C çalışmaya izin verilir. Daha geniş işletme pH aralığı olan pH 2–11 için maksimum sıcaklık ≤45°C olmalıdır. Proses tasarımında sıcaklık-pH kombinasyonu birlikte değerlendirilmelidir.
ΔP (basınç kaybı) neden kritik ve limit aşılırsa ne olur?
ΔP, membran içinde akışın oluşturduğu hidrolik yükü gösterir. Limitlerin aşılması, akış kanalı tıkanması, fouling birikimi ve mekanik zorlanma riskini artırabilir; bu da akı düşüşü, enerji tüketimi artışı ve membran ömründe kısalmaya neden olabilir. Bu nedenle CIP periyotları ve ön filtrasyon ΔP trendine göre optimize edilmelidir.
Serbest klor neden “tespit edilebilir seviyenin altında” olmalıdır?
RO membranlarının aktif polimer yapısı serbest klordan olumsuz etkilenebilir. Bu nedenle besleme suyunda serbest klorun membrana ulaşmadan önce giderilmesi gerekir. Uygun dezenfeksiyon stratejisi, dozaj kontrolü ve ölçümleme ile serbest klor riski yönetilmelidir.
CIP sırasında hidrojen peroksit hangi koşullarda kullanılabilir?
Sürekli maruziyet için limit 20 ppm H₂O₂’dir. Kısa süreli temizlik uygulamalarında (≤25°C) 1.000 ppm H₂O₂ kullanılabilir. Sıcaklık, süre ve konsantrasyon kontrolü sağlanmalı; ayrıca CIP pH aralıkları ve proses güvenliği birlikte ele alınmalıdır.
