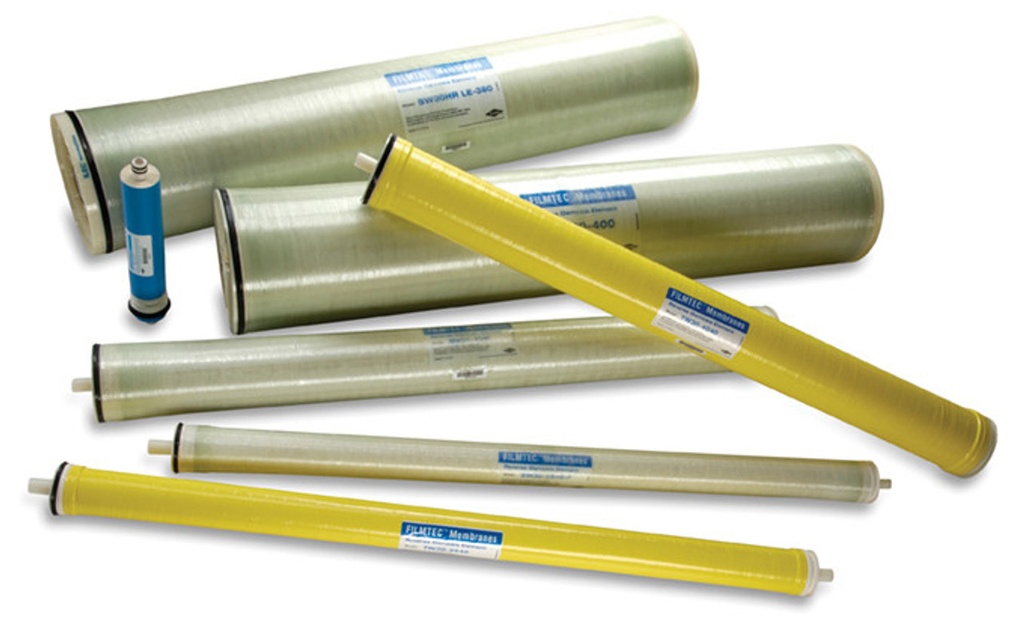

FilmTec Hypershell NF245N-3838-48-FF Membran
FilmTec Hypershell NF245N-3838-48-FF Membran, gıda ve içecek proseslerinde yüksek sıcaklıkta stabil çalışmayı hedefleyen, hijyenik sınıf nanofiltrasyon (NF) membran elemanıdır. Özellikle şeker şurupları, oligomer karışımları ve viskoz proses akımlarında; ürün kalitesini korurken tuz ve küçük moleküllerin kontrolünde güçlü bir ayrım performansı sunar.
Ürünün en önemli farkı, Hypershell konstrüksiyonunun akışın eleman dışından “bypass” etmesini azaltmasıdır. Bu sayede aynı basınç düşüşü (ΔP) hedefinde yaklaşık %30 daha düşük besleme debisi ile çalışmaya yardımcı olur. Daha düşük debi ihtiyacı; pompa enerjisinin, ısı yükünün ve sistem üzerindeki hidrolik stresin azalması anlamına gelir. Ayrıca 48-mil besleme ayırıcı (feed spacer) kullanımı, viskoz akışkanlarda basınç kaybını sınırlayarak daha stabil çapraz akış ve daha uzun proses sürekliliği sağlar.
Öne Çıkan Avantajlar
- 70°C’ye kadar çalışma esnekliği: pH–sıcaklık pencereleri ile proses tasarımında geniş hareket alanı.
- 48-mil spacer ile düşük ΔP: Viskoz akımlarda daha güvenli hidrolik koşullar ve daha düşük tıkanma eğilimi.
- Hypershell verimliliği: Aynı ΔP koşulunda daha düşük besleme debisi ihtiyacı ile enerji tüketiminde düşüş.
- Daha etkin CIP: Standart sarım tasarımlarına kıyasla daha iyi temizlenebilirlik; su ve kimyasal tüketiminde optimizasyon.
- Gıda proseslerine uygun seçicilik: Şeker fraksiyonlama, saflaştırma ve tuz azaltımı gibi kritik adımlarda güvenilir sonuç.
Başlıca Uygulamalar
- Monosakkarit ve disakkarit ayrımı (fraksiyonlama ve ürün standardizasyonu)
- Oligosakkarit saflaştırma (kalite ve renk kontrolü odaklı prosesler)
- Şeker alkolleri saflaştırma (istenmeyen iyonların ve küçük moleküllerin azaltılması)
- Gıda ve içecek akımlarında tuz giderimi (lezzet, stabilite ve raf ömrü iyileştirme)
Teknik Veriler
| FilmTec Hypershell NF245N-3838-48-FF Membran Teknik Verileri | |
|---|---|
| Membran tipi | Nanofiltrasyon (NF), hijyenik sınıf eleman |
| Aktif alan | 46 ft² (4,3 m²) |
| Besleme ayırıcı kalınlığı | 48 mil |
| Maks. resirkülasyon çapraz akışı | 30 gpm (6,8 m³/h) |
| Maks. işletme basıncı | 800 psi (54,8 bar) @ 45°C; 400 psi (27,5 bar) @ 70°C |
| Eleman başına maks. basınç düşüşü (ΔP) | 13 psi (<50°C); 7 psi (<70°C) |
| Basınç kabı başına maks. basınç düşüşü (ΔP) | 60 psi (<50°C); 30 psi (<70°C) |
| İşletme pH aralığı | pH 3 – 11 |
| Sıcaklık–pH çalışma pencereleri | pH 4–8 ≤ 70°C; pH 3–10 ≤ 50°C; pH 3–11 ≤ 35°C |
| CIP pH aralığı | pH 1,8–11 @ 45–50°C; pH 1,8–11,2 @ <45°C |
| Hidrojen peroksit limiti | Sürekli 20 ppm; kısa süreli temizlikte 1000 ppm (maks. 25°C) |
| Serbest klor toleransı | Tespit edilebilir seviyenin altında olmalıdır (oksidatif hasar riski) |
| Eleman boyu | 38 inç (965 mm) |
| Gövde çapı | 3,8 inç (97 mm) |
| Merkez boru iç çapı | 0,83 inç ID (21,08 mm) |
| Uyumluluk | 4 inç elemanlar; Schedule 80, 4 inç paslanmaz boru (nominal 3,83 inç ID) ile uyumlu |
| Not | Uç kapaklar, birleştirici ve O-ring’ler dahil değildir |
Boyutlandırma, Kurulum ve İşletme Notları
- Devreye alma: İlk ıslatmadan sonra elemanı nemli tutun; uzun duruşlarda uygun koruyucu çözelti kullanın.
- İlk permeat: Başlangıçtaki ilk 1 saatlik permeatı proses dışına alın.
- Hidrolik güvenlik: Permeat tarafında statik karşı basınç oluşturmaktan kaçının; ΔP limitlerini aşmayın.
- Oksidasyon koruması: Membrana girmeden önce serbest kloru giderin; oksidatif hasar riski proses güvenilirliğini düşürür.
- CIP uyumu: pH–sıcaklık pencerelerine uyarak temizlik yapın; yüksek sıcaklıkta kimyasal limitlere dikkat edin.
Satın Alma İçin Doğru Seçim Nedenleri
FilmTec Hypershell NF245N-3838-48-FF Membran, yüksek sıcaklık toleransı, düşük basınç kaybı odaklı akış tasarımı ve etkin temizlenebilirlik avantajlarıyla; enerji, su ve kimyasal tüketimini optimize etmeyi hedefleyen tesisler için güçlü bir çözümdür. Şeker fraksiyonlama ve tuz azaltımı gibi kaliteyi doğrudan etkileyen adımlarda, proses sürekliliğini artırarak toplam sahip olma maliyetini düşürmeye yardımcı olur.
Sıkça Sorulan Sorular
Hypershell tasarımın proses performansına pratik etkisi nedir?
Hypershell yapı, eleman dışından akış bypassını azaltarak hedeflenen çapraz akışın daha verimli kullanılmasını sağlar. Bu yaklaşım, aynı ΔP koşullarında daha düşük besleme debisi ihtiyacına katkı vererek pompa enerji tüketimini ve ısıl yükü azaltmaya yardımcı olur; özellikle viskoz şuruplarda proses stabilitesini artırır.
70°C’de çalışmak için hangi pH aralığında kalmalıyım?
70°C’ye kadar çalışma için pH penceresi pH 4–8 aralığıdır. Daha geniş pH aralığı gerektiğinde sıcaklığın düşürülmesi gerekir: pH 3–10 için ≤50°C, pH 3–11 için ≤35°C limitleri dikkate alınmalıdır.
48-mil feed spacer ne zaman avantaj sağlar, ne zaman risk yaratır?
48-mil spacer, yüksek viskoziteli veya partikül yükü görece yüksek akımlarda basınç kaybını azaltıp tıkanma eğilimini düşürerek avantaj sağlar. Ancak her membran sisteminde olduğu gibi, uygun ön arıtma yapılmaz ve ΔP limitleri izlenmezse kirlenme yine hızlanabilir; bu nedenle hat filtreleme, serbest klor giderimi ve doğru CIP prosedürü kritik önemdedir.
Hidrojen peroksit kullanımında nelere dikkat etmeliyim?
Sürekli işletmede 20 ppm limitine uyulmalıdır. Kısa süreli temizlik uygulamalarında 1000 ppm sınırı geçilmemeli ve sıcaklık 25°C ile sınırlandırılmalıdır. Bu limitlerin aşılması membran polimer yapısında oksidatif hasar riskini artırır.
