FilmTec SG30-400-34i Membran Nedir?

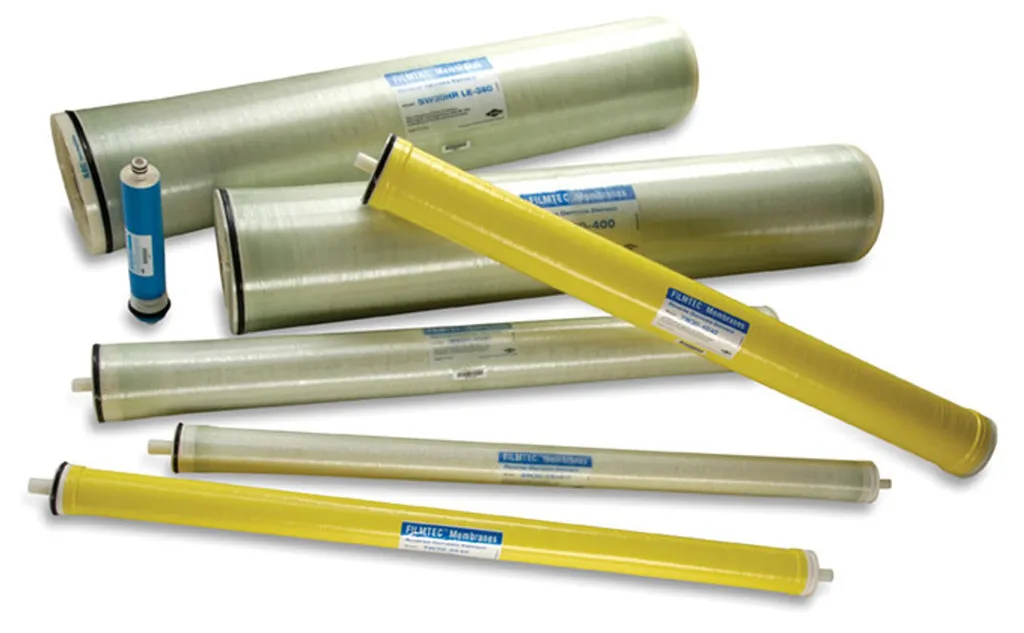

FilmTec SG30-400-34i Membran, ultra saf su (UPW) parlatma uygulamaları için geliştirilmiş, 8 inç çapında yüksek performanslı bir ters ozmoz membran elemanıdır. Özellikle yarıiletken, mikroelektronik, hassas kimyasal prosesler ve yüksek saflık gerektiren endüstriyel su sistemlerinde son kalite iyileştirme kademesinde görev alır. Standart RO elemanlarından farklı olarak bu model, yalnızca çözünmüş tuzların düşürülmesine değil, aynı zamanda silika, iz organikler ve düşük molekül ağırlıklı kirleticilerin azaltılmasına odaklanır.
UPW sistemlerinde ürün suyu kararlılığı, devreye alma süresi ve toplam işletme maliyeti doğrudan membran seçimine bağlıdır. FilmTec SG30-400-34i, hızlandırılmış TOC durulama karakteristiği sayesinde başlangıçta daha hızlı stabilizasyon sağlar. Bu özellik, özellikle ürün suyu kalitesinin anlık dalgalanmasının kabul edilmediği proseslerde ciddi avantaj sunar. Daha kısa devreye alma süresi, daha az su kaybı ve daha öngörülebilir kalite kontrolü anlamına gelir.
Öne Çıkan Avantajlar
- UPW parlatma için optimize edilmiştir: Ultra saf su sistemlerinde son kalite iyileştirme aşamasında yüksek performans sağlar.
- Yüksek tuz reddi: Tipik stabilize %99,5 tuz reddi ile düşük iletkenlik hedeflerine ulaşmaya yardımcı olur.
- Silika ve organik madde kontrolü: Hassas proseslerde iz kirleticilerin azaltılmasına katkı verir.
- 400 ft² aktif membran alanı: Kompakt tasarım içinde yüksek üretim kapasitesi sunar.
- 34 mil spacer tasarımı: Basınç kaybını düşürmeye, akış dağılımını iyileştirmeye ve kirlenme eğilimini azaltmaya destek olur.
- iLEC başlık yapısı: O-ring kaynaklı sızıntı riskini azaltır, montaj güvenilirliğini artırır ve partikül kontrolüne katkı sağlar.
- CIP planlamasında öngörülebilirlik: Uygun işletme koşullarında daha stabil performans ve bakım yönetimi sunar.
FilmTec SG30-400-34i Membran Teknik Verileri
| FilmTec SG30-400-34i Membran Teknik Verileri | |
|---|---|
| Model / Parça Numarası | SG30-400-34i / 272569 |
| Membran yapısı | Poliamid İnce Film Kompozit (TFC) |
| Nominal aktif alan | 400 ft² (37 m²) |
| Permeat debisi | 10.200 gpd (38,6 m³/gün) @ 225 psi, 25°C, %15 geri kazanım |
| Tipik stabilize tuz reddi | %99,5 @ 2.000 ppm NaCl, 225 psi, 25°C, pH 8, %15 geri kazanım |
| Maksimum besleme debisi | 85 gpm (19 m³/saat) |
| Tipik tek eleman geri kazanımı | %15 |
| Uyumlu basınç kabı | Nominal 8,0 inç iç çapa sahip kaplar |
| Boyutlar | Uzunluk A: 40,0 inç (1.016 mm), B: 40,5 inç (1.029 mm), Çap C: 7,9 inç (201 mm) |
| Permeat tüp iç çapı | 1,125 inç ID (29 mm) |
Çalışma Sınırları ve Güvenli İşletme Koşulları
FilmTec SG30-400-34i Membran’ın uzun ömürlü, kararlı ve verimli çalışması için işletme limitlerine uyulması büyük önem taşır. UPW proseslerinde özellikle oksidan kontrolü, düşük partikül yükü ve düzenli performans izleme vazgeçilmezdir.
- Maks. işletme sıcaklığı: 45°C
- Maksimum sanitasyon sıcaklığı: 85°C @ 25 psig
- Maks. işletme basıncı: 600 psig (41 bar)
- Maks. eleman basınç düşümü: 15 psig (1,0 bar)
- Sürekli çalışma pH aralığı: 2 - 11
- Kısa süreli temizlik pH aralığı: 1 - 13
- Maksimum SDI: 5
- Serbest klor toleransı: 0,1 ppm altı
Poliamid TFC membran yapısı nedeniyle serbest klor ve diğer oksidanlar kritik risk faktörleridir. Oksidan maruziyeti, membran yüzeyinde geri dönüşü olmayan hasara yol açabilir; bu da tuz reddinin düşmesine, iletkenliğin yükselmesine ve ürün suyu kalitesinin bozulmasına neden olabilir.
Düşük Molekül Ağırlıklı Organiklerde Performans
FilmTec SG30-400-34i Membran, düşük molekül ağırlıklı organik bileşiklerin kontrolünde öne çıkan bir UPW parlatma membranıdır. Bu özellik, wafer yüzey kalitesi, proses ekipmanı güvenilirliği ve nihai ürün saflığı açısından yüksek standart gerektiren sektörlerde önemli avantaj sağlar.
- Metanol: %14 tipik red
- Etanol: %50 tipik red
- Aseton: %68 tipik red
- İzopropanol: %95 tipik red
Bu değerler belirli test şartlarında elde edilmiş tipik performans verileridir. Gerçek saha performansı; besleme suyu bileşimi, sıcaklık, geri kazanım oranı, işletme basıncı ve sistem hidrodinamiğine göre değişebilir.
Uygulama Alanları
FilmTec SG30-400-34i Membran, özellikle aşağıdaki yüksek saflık gerektiren proseslerde güvenle tercih edilir:
- Yarıiletken üretim tesisleri
- Mikroelektronik ve çip üretim hatları
- Ultra saf su üretim sistemleri
- Yüksek saflıkta proses suyu hazırlama üniteleri
- Kritik endüstriyel parlatma RO uygulamaları
Yüksek aktif alanı sayesinde hedef kapasiteye daha az elemanla ulaşma potansiyeli sunar. Bu durum, sistem tasarımında alan tasarrufu, daha düşük ekipman yükü ve toplam sahip olma maliyetinde optimizasyon anlamına gelir.
Proses Tasarımında Dikkat Edilmesi Gerekenler
Ön Arıtma Kalitesi
Membran performansının sürdürülebilir olması için besleme suyunun partikül, kolloid ve oksidan açısından iyi şartlandırılması gerekir. SDI kontrolü, kartuş filtrasyon ve gerektiğinde aktif karbon veya kimyasal deklorasyon uygulamaları sistem güvenliği açısından önemlidir.
Hidrolik Denge ve Basınç Yönetimi
Membran üzerinde aşırı diferansiyel basınç oluşması, akış dağılımını bozabilir ve kirlenme riskini artırabilir. Bu nedenle basınç düşümü, debi ve geri kazanım oranları düzenli olarak izlenmelidir. 34 mil spacer yapısı bu konuda avantaj sağlasa da doğru sistem tasarımı her zaman belirleyici faktördür.
Temizlik ve Bakım Stratejisi
CIP planlaması yalnızca takvim bazlı değil, performans verilerine göre yapılmalıdır. Permeat debisinde düşüş, diferansiyel basınçta artış veya iletkenlikte sapma gibi göstergeler temizlik ihtiyacının erken işaretleridir. Uygun pH aralığında ve doğru kimyasallarla yapılan temizlik, membran ömrünü uzatır.
Neden FilmTec SG30-400-34i Membran Tercih Edilmeli?
FilmTec SG30-400-34i Membran, standart endüstriyel RO elemanlarından farklı olarak yüksek saflıkta su kalitesini korumaya yönelik özel performans dengesi sunar. Hızlı TOC durulama, güçlü tuz reddi, organik madde azaltımı ve gelişmiş hidrodinamik yapısı sayesinde kritik proseslerde güvenilir sonuç verir. Özellikle kalite dalgalanmasının üretim kaybına yol açtığı tesislerde bu membran, proses güvenliği ve operasyonel sürdürülebilirlik açısından güçlü bir yatırımdır.
Sıkça Sorulan Sorular
FilmTec SG30-400-34i Membran hangi uygulamalar için uygundur?
Bu membran, özellikle ultra saf su sistemlerinin parlatma aşamasında kullanılır. Yarıiletken, mikroelektronik, hassas laboratuvar prosesleri ve yüksek saflıkta endüstriyel üretim hatlarında çözünmüş iyonlar, silika ve iz organiklerin azaltılması için uygundur.
34 mil spacer tasarımı ne işe yarar?
34 mil spacer yapısı, akış kanallarında daha dengeli hidrolik dağılım sağlayarak basınç kaybının kontrol altında tutulmasına yardımcı olur. Bu tasarım kirlenme eğilimini azaltabilir, temizlik etkinliğini artırabilir ve daha kararlı işletme koşulları sağlayabilir.
Bu membranda serbest klor neden düşük tutulmalıdır?
Çünkü membran poliamid TFC yapıya sahiptir ve oksidanlara karşı hassastır. Serbest klor seviyesinin 0,1 ppm üzerinde olması, membran yüzeyinde kimyasal hasara neden olabilir. Bu hasar tuz reddinde düşüşe, permeat kalitesinde bozulmaya ve membran ömründe ciddi azalmaya yol açabilir.
FilmTec SG30-400-34i Membran CIP işlemine uygun mudur?
Evet, membran uygun pH ve sıcaklık sınırları içinde kısa süreli kimyasal temizlik işlemlerine uygundur. Ancak kullanılacak kimyasalların, konsantrasyonların ve sirkülasyon koşullarının membran limitlerine uygun seçilmesi gerekir. Yanlış CIP uygulaması performans kaybına neden olabilir.
Membran performansını izlerken hangi parametreler takip edilmelidir?
Besleme basıncı, diferansiyel basınç, permeat debisi, iletkenlik, sıcaklık, SDI ve serbest klor seviyesi düzenli olarak takip edilmelidir. Bu veriler membran kirlenmesini, kimyasal hasarı ve proses dengesizliklerini erken aşamada tespit etmeye yardımcı olur.
