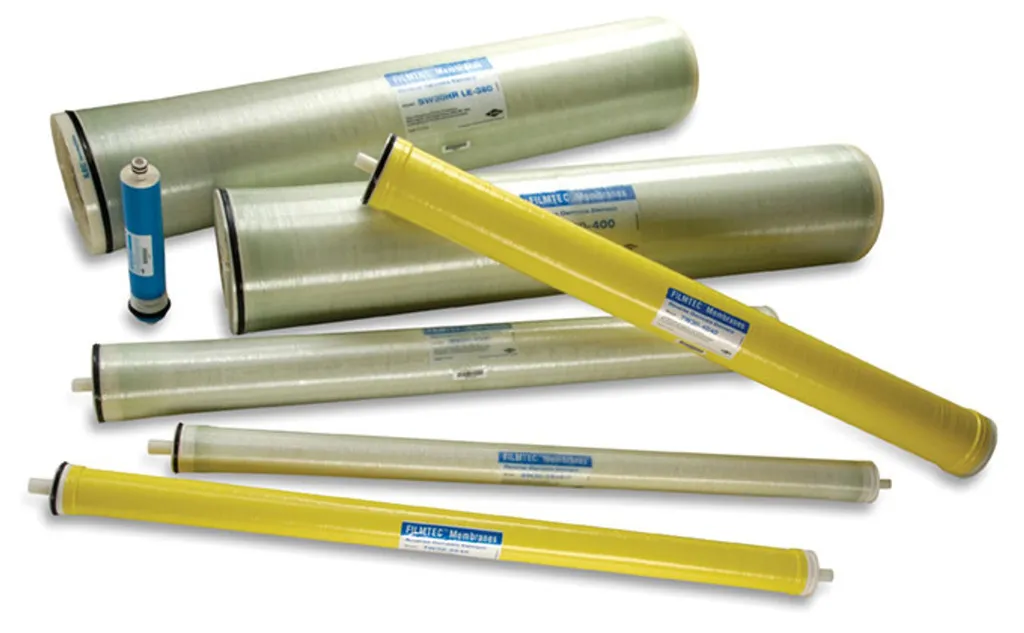

FilmTec SG30LE-440i Membran
FilmTec SG30LE-440i Membran, yarıiletken, mikroelektronik ve ultra saf su üretim prosesleri için geliştirilen, 8 inç düşük enerjili ters ozmoz membran elemanı sınıfında yüksek performans sunan profesyonel bir çözümdür. Özellikle UPW sistemlerinde düşük iletkenlik, yüksek tuz reddi, hızlı devreye alma ve kontrollü organik yük azaltımı hedefleyen tesisler için tercih edilir. 440 ft² aktif membran alanı sayesinde aynı kapasiteyi daha kompakt sistem mimarisi ile elde etmeye yardımcı olur.
Gelişmiş poliamid ince film kompozit yapısı, çözünmüş iyonların, silikanın ve belirli organik kirleticilerin azaltılmasında etkili sonuçlar sunarken, düşük işletme basıncı gereksinimi sayesinde enerji maliyetlerinin kontrol altında tutulmasına katkı sağlar. Bu özellik, özellikle 24 saat çalışan endüstriyel su arıtma tesislerinde toplam işletme giderleri üzerinde önemli avantaj oluşturur.
Teknik Veriler
| FilmTec SG30LE-440i Membran Teknik Verileri | |
|---|---|
| Membran tipi | Poliamid İnce Film Kompozit (TFC) |
| Eleman çapı | Nominal 8” (203 mm) basınç kaplarıyla uyumlu |
| Aktif membran alanı | 440 ft² (41 m²) |
| Nominal permeat debisi | 10.000 gpd (38 m³/gün) @ 107 psi, 25°C, %15 geri kazanım |
| Tipik tuz reddi | %99,5 @ 2.000 ppm NaCl, 150 psi, 25°C, pH 8, %15 geri kazanım |
| Maksimum işletme basıncı | 600 psig (41 bar) |
| Maksimum işletme sıcaklığı | 45°C, pH 10 üzerindeki sürekli çalışmalarda 35°C önerilir |
| Maksimum sanitasyon sıcaklığı | 85°C @ 25 psig |
| pH çalışma aralığı | Sürekli işletmede 2-11, kısa süreli kimyasal temizlikte 1-13 |
| Maksimum basınç düşümü | 15 psig (1,0 bar) |
| Maksimum SDI değeri | SDI 5, daha stabil performans için etkin ön arıtma tavsiye edilir |
| Serbest klor toleransı | 0,1 ppm altında olmalıdır |
| Maksimum besi debisi | 85 gpm (19 m³/saat) |
| Tipik tek eleman geri kazanımı: %15 | %15 |
| Permeat tüpü iç çapı | 1.125 inç (29 mm) I.D. |
| Uç kapak yapısı | iLEC interlocking endcap tasarımı ile daha güvenli montaj ve düşük partikül riski |
UPW ve Yarıiletken Uygulamaları İçin Geliştirilmiş Performans
Düşük enerji tüketimi ile yüksek verim
SG30LE-440i, düşük basınçta yüksek akı sağlayabilen yapısıyla klasik yüksek basınçlı membran çözümlerine göre daha avantajlı bir işletme modeli sunar. Pompa yükünün azalması, enerji sarfiyatının düşmesi ve sistem optimizasyonunun kolaylaşması, bu membranı özellikle büyük kapasiteli endüstriyel ters ozmoz sistemleri için cazip hale getirir.
Hızlı TOC rinse-down avantajı
Ultra saf su sistemlerinde başlangıç aşamasındaki TOC düşüş süresi, üretime geçiş hızını doğrudan etkileyebilir. FilmTec SG30LE-440i Membran, hızlandırılmış TOC rinse-down karakteristiği sayesinde devreye alma süresini kısaltmaya yardımcı olur. Bu durum, yarıiletken üretimi gibi hassas proseslerde kalite sürekliliği açısından önemli katkı sağlar.
Yüksek aktif alan ile kompakt tasarım
41 m² aktif alan, aynı günlük debi için daha az membran elemanı ve daha az basınç kabı ihtiyacı anlamına gelebilir. Bu da sistem yatırım maliyetlerinin düşürülmesine, skid tasarımının sadeleşmesine ve bakım operasyonlarının daha verimli yönetilmesine destek olur.
Düşük Molekül Ağırlıklı Organiklerde Tipik Performans
FilmTec SG30LE-440i, düşük molekül ağırlıklı bazı organik bileşiklerin azaltılmasına katkı sağlayan yapısıyla dikkat çeker. UPW sistemlerinde bu performans, EDI, mixed bed reçine, UV oksidasyon ve son parlatma üniteleri ile birlikte değerlendirildiğinde daha etkili bir toplam arıtma kurgusu oluşturur.
- Metanol için tipik reddetme: %13
- Etanol için tipik reddetme: %40
- Aseton için tipik reddetme: %48
- İzopropanol için tipik reddetme: %92
Bu değerler tipik test koşullarına bağlı olarak değişebilir. Gerçek işletme performansı; sıcaklık, iletkenlik, pH, geri kazanım oranı ve ön arıtma kalitesine göre farklılık gösterebilir.
Öne Çıkan Ürün Avantajları
- Yarıiletken sınıfı ultra saf su üretimine uygun yapı
- Düşük enerjili membran tasarımı ile daha ekonomik işletme
- Yüksek tuz reddi ile düşük iletkenlik hedeflerine katkı
- Hızlı TOC rinse-down sayesinde daha kısa devreye alma süresi
- iLEC uç kapak sayesinde düşük sızıntı ve partikül riski
- 8 inç standart housing uyumluluğu ile kolay entegrasyon
Uygulama Alanları
- Yarıiletken ve mikroçip üretim tesisleri
- Mikroelektronik endüstrisi ultra saf su sistemleri
- Wafer yıkama ve kritik durulama hatları
- LCD, LED ve güneş paneli üretim prosesleri
- RO ön arıtma ve UPW parlatma kademeleri
- Mevcut 8 inç membran sistemlerinde kapasite artırımı ve modernizasyon projeleri
İşletme, Koruma ve Bakım Önerileri
Ön arıtma kritik önemdedir
Bu membranın uzun ömürlü ve stabil çalışabilmesi için besi suyunda partikül, kolloid ve oksidan yükünün kontrol altında tutulması gerekir. SDI 5 altında bir besleme kalitesi hedeflenmeli, kartuş filtrasyon, aktif karbon veya uygun kimyasal ön arıtma sistemleri eksiksiz uygulanmalıdır.
Klor ve oksidan kontrolü
Poliamid esaslı TFC membranlar serbest klora karşı hassastır. Bu nedenle serbest klor seviyesi 0,1 ppm altında tutulmalıdır. Aksi halde membran yüzeyinde oksidatif hasar oluşabilir ve tuz reddi geri döndürülemez şekilde düşebilir.
Kimyasal temizlik ve stabil işletme
Düzenli CIP planı oluşturulması, basınç farkı artışı ve debi düşüşü gibi performans kayıplarının erken yönetilmesine yardımcı olur. Kısa süreli temizlik işlemlerinde belirtilen pH aralıklarına uyulmalı, ani basınç dalgalanmalarından kaçınılmalı ve sistem start-up prosedürleri kontrollü şekilde uygulanmalıdır.
Sıkça Sorulan Sorular
FilmTec SG30LE-440i Membran hangi sistemlerde en verimli şekilde kullanılır?
Bu membran en çok ultra saf su ihtiyacı bulunan yarıiletken, mikroelektronik ve hassas endüstriyel üretim tesislerinde verimli şekilde kullanılır. Düşük enerji ihtiyacı, yüksek tuz reddi ve hızlı TOC rinse-down özellikleri sayesinde kritik su kalitesi gerektiren proseslerde güçlü performans sunar.
Bu membran standart 8 inç housing sistemlerine uyumlu mudur?
Evet, ürün nominal 8 inç basınç kapları ile uyumlu olacak şekilde tasarlanmıştır. Mevcut sistem modernizasyonlarında veya kapasite artırımı projelerinde mekanik entegrasyon avantajı sağlar. Ancak sistem dizaynı, adaptör yapısı ve uç bağlantı detayları sahada ayrıca kontrol edilmelidir.
Serbest klor neden mutlaka düşük tutulmalıdır?
Membranın aktif tabakası poliamid TFC yapıda olduğu için serbest klor ve diğer oksidanlar membran yüzeyine zarar verebilir. Bu hasar tuz reddinin düşmesine, permeat kalitesinin bozulmasına ve membran ömrünün kısalmasına yol açar. Bu nedenle aktif karbon filtrasyonu veya kimyasal deklorinasyon uygulanması tavsiye edilir.
Tek elemanda belirtilen yüzde 15 geri kazanım ne anlama gelir?
Bu değer, membranın tipik test şartlarındaki referans çalışma geri kazanımını ifade eder. Gerçek projelerde toplam sistem geri kazanımı; su analizi, scaling riski, sıcaklık, basınç, antiskalant kullanımı ve proses hedeflerine göre mühendislik hesabı ile belirlenmelidir.
iLEC interlocking endcap tasarımının avantajı nedir?
iLEC uç kapak tasarımı, montaj sırasında daha kontrollü yerleşim ve daha düşük sızıntı riski sağlamaya yardımcı olur. Aynı zamanda O-ring ve yağlayıcı kullanım ihtiyacını azaltarak özellikle ultra saf su uygulamalarında istenmeyen partikül veya kontaminasyon oluşumunu minimize etmeye katkı sağlar.
