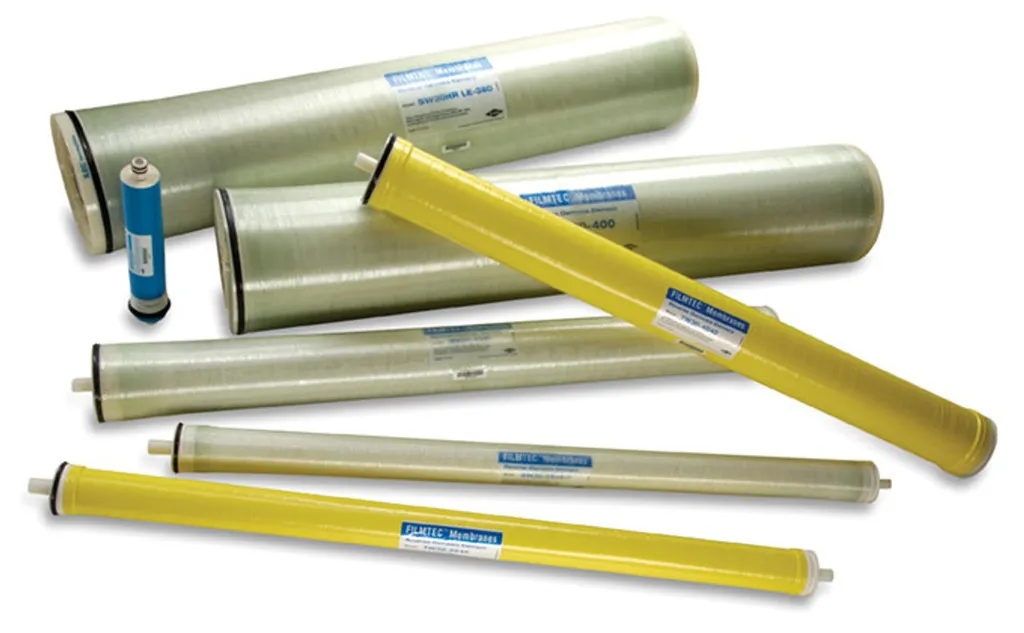

FilmTec SW30XHR-440i Membran Ürün Açıklaması
FilmTec SW30XHR-440i Membran, deniz suyu ters ozmoz (SWRO) uygulamalarında çok yüksek tuz reddi ile yüksek permeat debisini aynı elemanda bir araya getirmek üzere tasarlanmış, ince film kompozit (TFC) poliamid yapıda 8” spiral sarım membran elemanıdır. Yüksek iletkenlik, değişken sıcaklık ve zorlu besleme kalitesi gibi koşullarda dahi tek kademede sıkı permeat hedefleyen tesislerde; daha stabil ürün suyu kalitesi, daha öngörülebilir işletme ve daha verimli sistem tasarımı için güçlü bir seçimdir.
Geniş 440 ft² (41 m²) aktif alan; akı-performans dengesini desteklerken, optimize hidrolik yapı ve 28 mil besleme spacer ile basınç kaybının kontrol altında tutulmasına yardımcı olur. Bu sayede hem yeni SWRO projelerinde hem de revizyon/kapasite artırımı çalışmalarında kompakt tasarım hedeflerine katkı sağlar.
Öne Çıkan Avantajlar ve Satın Alma Gerekçeleri
- Yüksek tuz reddi: Düşük iletkenlik hedefi olan projelerde permeat kalitesini iyileştirmeye odaklanır.
- Yüksek permeat debisi: Kapasite hedeflerini daha az elemanla yakalamaya, skid ayak izini optimize etmeye yardımcı olur.
- Zorlu deniz suyu koşullarına uygunluk: Yüksek basınçlı SWRO hatlarında güvenilir performans için tasarlanmıştır.
- Uzun dönem işletme stabilitesi: Uygun ön arıtma ve doğru kimyasal program ile performans sürekliliğini destekler.
iLEC Uç Kapak Tasarımı ile Sızdırmazlık ve İşletme Güvenliği
Membran elemanı, iLEC (Interlocking End Cap) birbirine geçmeli uç kapak tasarımı ile elemanlar arası bağlantıda daha güvenli mekanik kilitlenme sağlar. Yüksek basınçlı deniz suyu hatlarında iLEC tasarımı; elemanlar arası bypass/kaçak riskinin azaltılmasına, işletme sürekliliğinin korunmasına ve bakım kaynaklı duruşların minimize edilmesine destek olur.
Teknik Veriler ve Tasarım İçin Kritik Parametreler
| FilmTec SW30XHR-440i Membran Teknik Verileri | |
|---|---|
| Uygulama | Deniz suyu ters ozmoz (SWRO) |
| Membran tipi | İnce film kompozit (TFC) poliamid |
| Nominal permeat debisi | 6.600 gpd (yaklaşık 25 m³/gün) |
| Stabilize tuz reddi (tipik) | %99,82 |
| Minimum tuz reddi | %99,7 |
| Aktif membran alanı | 440 ft² (41 m²) |
| Besleme spacer kalınlığı | 28 mil |
| Uç kapak sistemi | iLEC (Interlocking End Cap) |
| Eleman uzunluğu | 40,0 inç (1.016 mm) |
| Dış çap | 7,9 inç (201 mm) |
| Merkez boru iç çapı | 1,125 inç ID (29 mm) |
| iLEC ile toplam uzunluk | 40,5 inç (1.029 mm); sistemde birleşince net 40,0 inç (1.016 mm) |
| Maksimum işletme sıcaklığı | 45°C |
| Maksimum işletme basıncı | 1.200 psi (83 bar) |
| Maksimum basınç düşümü (eleman) | 15 psi (1,0 bar) |
| Maksimum basınç düşümü (kap) | 50 psi (3,5 bar) (min. 4 eleman) |
| pH aralığı (sürekli) | 2–11 |
| pH aralığı (kimyasal temizlik, 30 dk) | 1–13 |
| Maksimum SDI | SDI 5 |
| Serbest klor toleransı | < 0,1 ppm (deklorinasyon önerilir) |
Standart Test Koşulları ve Performansın Yorumlanması
Yukarıdaki performans değerleri, tipik fabrika test koşullarında elde edilen sonuçlara dayanır. SWRO sistem tasarımında; sahadaki gerçek besleme kalitesi, sıcaklık ve geri kazanım hedefleri bu değerleri etkiler. Bu nedenle, projelendirme aşamasında membran seçimi yapılırken proses hesapları, ön arıtma kurgusu ve enerji optimizasyonu birlikte değerlendirilmelidir.
- Besleme tuzluluğu: 32.000 ppm NaCl
- Bor konsantrasyonu: 5 ppm
- Çalışma basıncı: 800 psi (55 bar)
- Sıcaklık: 25°C
- pH: 8
- Geri kazanım: %8
Stabilize tuz reddi, genellikle ilk 24–48 saatlik işletim sonrasında elemanın kararlı performansa oturmasıyla oluşur. Devreye alma sonrasında trend takibi (debi, iletkenlik, diferansiyel basınç) ile referans değerlerin kayda alınması, işletme yönetimini belirgin şekilde kolaylaştırır.
Uygulama Alanları
- Belediye ölçekli deniz suyu arıtma tesisleri: İçme suyu/şebeke besleme suyu üretimi
- Endüstriyel proses suyu: Enerji santralleri, rafineri, petrokimya, madencilik, ağır sanayi
- Revizyon ve kapasite artışı projeleri: Mevcut 8” basınç kaplarında verimlilik iyileştirme
- Yüksek kalite hedefli projeler: Tek kademede daha sıkı permeat spesifikasyonu hedefleyen hatlar
İşletme, Ön Arıtma ve Bakım Önerileri
Membran ömrü ve toplam sahip olma maliyeti, yalnızca membran seçimine değil; ön arıtma kalitesine ve işletme disiplinine de bağlıdır. SW30XHR-440i için iyi uygulamalar:
- SDI kontrolü: Besleme suyunu SDI 5 ve altına indirecek filtrasyon ve uygun koagülasyon/şartlandırma yaklaşımı.
- Kimyasal program uyumu: Antiskalant ve pH kontrolünün, doygunluk/çökelme riskine göre optimize edilmesi.
- Diferansiyel basınç takibi: Basınç düşümü artışı, kirlenmenin erken göstergesidir; gecikmeden temizlik planlanmalıdır.
- Deklorinasyon: Serbest klorun TFC poliamid yapıya zarar vermemesi için etkin giderim.
- Duruş yönetimi: Kısa/uzun duruşlarda membranın uygun şekilde muhafaza edilmesi ve kurumanın önlenmesi.
Sıkça Sorulan Sorular
SW30XHR-440i hangi basınç kapları ile uyumludur?
SW30XHR-440i, yaygın kullanılan 8” sınıfı SWRO basınç kapları ile uyumlu ölçülerde tasarlanmıştır. Eleman uzunluğu 40,0 inç olup iLEC ile toplam uzunluk 40,5 inçe çıkabilir; ancak seri dizilimde net uzunluk tipik olarak 40,0 inç olacak şekilde oturur.
Stabilize tuz reddi ne anlama gelir ve neden önemlidir?
Stabilize tuz reddi, membranın ilk devreye alma sonrası kararlı çalışma koşullarına ulaştıktan sonra (genellikle 24–48 saat) gösterdiği tuz tutma performansıdır. Tasarımda hedef permeat iletkenliği ve kalite garantileri değerlendirilirken stabilize değerler daha gerçekçi referans oluşturur.
Membran neden serbest klora karşı hassastır, nasıl korunmalıdır?
TFC poliamid membranlar, oksidatif ajanlara (serbest klor gibi) karşı hassastır ve düşük seviyelerde dahi uzun süre maruziyet membran yapısına zarar vererek tuz reddini düşürebilir. Bu nedenle besleme hattında serbest klorun <0,1 ppm olacak şekilde deklorinasyon ve izleme yapılmalıdır.
Basınç düşümü limitleri aşılırsa ne olur?
Eleman veya kap üzerindeki diferansiyel basıncın yükselmesi, kirlenme, tıkanma veya hatalı ön arıtma göstergesi olabilir. Limitlerin aşılması enerji tüketimini artırabilir, geri kazanımı düşürebilir ve membran üzerinde mekanik stres oluşturarak erken performans kaybına yol açabilir; bu durumda proses koşulları gözden geçirilmeli ve uygun temizlik aksiyonu planlanmalıdır.
