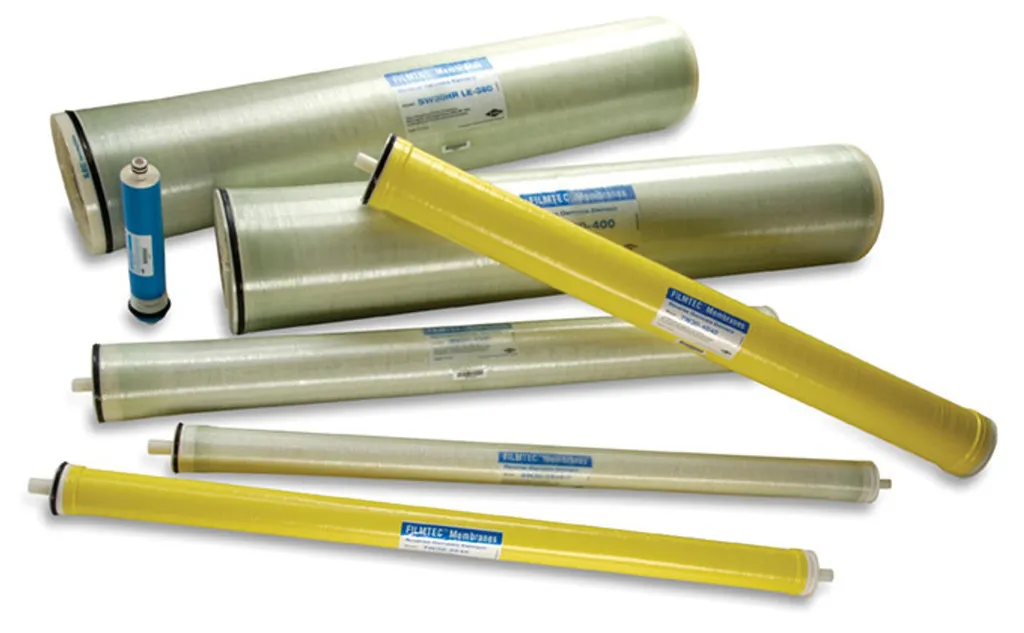

FilmTec SWBR 200 Membran
FilmTec SWBR 200 Membran, deniz suyu ters ozmoz (SWRO) tesislerinden çıkan yüksek tuzluluklu brine (konsantre) akımlarını daha ileri seviyede yoğunlaştırmak için geliştirilmiş özel bir ters ozmoz elemanıdır. Amaç; brine tuzluluğunu yükseltirken deşarj hacmini azaltmak, geri kazanımı artırmak ve konsantre yönetim maliyetlerini düşürmektir. Standart SWRO besleme basınçlarında (maks. 1.200 psi / 83 bar) çalışabilmesi sayesinde brine konsantratör uygulamalarında CAPEX (ekipman yatırımı) ve OPEX (enerji/işletme) dengesini iyileştirir.
Yüksek tuzlulukta işletime uygun tasarımı, doğru ön arıtma ile birleştirildiğinde; brine geri kazanımı, yüksek geri kazanım senaryoları ve NaCl brine konsantrasyonu gibi zorlu proseslerde daha stabil performans hedefleyen tesisler için güçlü bir çözümdür.
Öne Çıkan Avantajlar
- Brine hacmini azaltma: Deşarj miktarını düşürerek bertaraf ve taşıma maliyetlerini optimize etmeye yardımcı olur.
- Standart SWRO basıncında çalışma: <1.200 psi (83 bar) seviyelerinde brine konsantrasyonu hedefleyerek enerji verimliliğini destekler.
- Kararlı performans: Uygun işletme koşullarında uzun süreli stabil tuz giderimi ve permeat kalitesi sağlar.
- Uygulama esnekliği: Orta-yüksek tuzluluk aralığında brine geri kazanımı ve proses optimizasyonuna uygundur.
Teknik Veriler
| FilmTec SWBR 200 Membran Teknik Verileri | |
|---|---|
| Membran tipi | Poliamid İnce Film Kompozit (TFC) |
| Etkin membran alanı | 370 ft² (34,4 m²) |
| Feed spacer kalınlığı | 34 mil |
| Nominal permeat debisi | 12.750 gpd (48,3 m³/gün) |
| Tuz giderimi (stabilize) | %90 |
| Minimum tuz giderimi | %80 |
| Maks. çalışma sıcaklığı | 45°C |
| Maks. çalışma basıncı | 1.200 psi (83 bar) |
| Maks. basınç düşümü | Eleman başına 15 psi (1,0 bar); basınç kabı başına (min. 4 eleman) 50 psi (3,5 bar) |
| pH aralığı (sürekli) | 2 – 11 |
| pH (kısa süreli temizlik, 30 dk) | 1 – 13 |
| Maks. besleme SDI | SDI 5 |
| Serbest klor toleransı | <0,1 ppm (deklorinasyon önerilir) |
| Uzunluk | 40,0 inç (1.016 mm) |
| Çap | 7,9 inç (201 mm) |
| İç çap | 1,125 inç ID (29 mm) |
| Bağlantı aksesuarları | Kuplör (313198) ve 2 adet 3-912 EPR O-ring (151705) ile birlikte |
Standart Test Koşulları ve Performans Notları
Belirtilen permeat debisi ve tuz giderimi değerleri standart test koşullarında elde edilmiştir: 32.000 ppm NaCl, 5 ppm bor, 600 psi (41 bar), 25°C, pH 8 ve %15 geri kazanım. Tekil eleman permeat debileri, belirtilen nominal değerin en fazla %20 altında değişkenlik gösterebilir. Gerçek sahada; sıcaklık, besleme TDS, geri kazanım, ön arıtma kalitesi, fouling eğilimi ve akı (flux) ayarları performansı doğrudan etkiler.
Kurulum ve İşletme İçin Kritik Noktalar
- Islatma ve ilk çalışma: İlk ıslatmadan sonra elemanı daima nemli tutun; ilk 1 saat alınan permeatı atın.
- Karşı basınç: Permeat tarafında statik karşı basınç oluşmasını engelleyin; geri difüzyon ve performans kaybı riskini azaltır.
- Oksidant koruması: Serbest klor <0,1 ppm olacak şekilde deklorinasyon uygulayın; TFC membranlar oksidantlara hassastır.
- Uzun duruşlar: Uygun koruyucu çözelti ile muhafaza, biyolojik büyümeyi ve koku oluşumunu sınırlar.
Uygulama Alanları
- Deniz suyu brine geri kazanımı ve deşarj hacmi azaltma
- SWRO çıkışlı NaCl brine akımlarının ileri konsantrasyonu
- Orta ve yüksek tuzlulukta beslemelerde yüksek geri kazanım işletimi
Neden FilmTec SWBR 200 Membran Tercih Edilmeli?
FilmTec SWBR 200 Membran, brine konsantratör tasarımlarında hedeflenen tuzluluk artışını, standart deniz suyu çalışma basıncı sınırlarında destekleyerek enerji tüketimini ve sistem karmaşıklığını azaltmaya yardımcı olur. Brine yönetimi stratejisinde; doğru ön arıtma, uygun akı seçimi, basınç düşümü kontrolü ve düzenli temizlik planı ile birleştirildiğinde daha öngörülebilir işletme sağlar. Prosesinize uygun basınç kabı dizilimi, geri kazanım hedefi ve kimyasal uyumluluk değerlendirmesiyle siparişe yön vermek, toplam sahip olma maliyetini belirgin şekilde iyileştirir.
Sıkça Sorulan Sorular
FilmTec SWBR 200 Membran hangi tip akımlar için tasarlanmıştır?
SWRO tesislerinden çıkan yüksek tuzluluklu brine akımlarını daha da yoğunlaştırmak için tasarlanmıştır. Özellikle NaCl ağırlıklı deniz suyu konsantresinde, deşarj hacmini azaltma ve geri kazanımı artırma hedeflerine yönelik brine konsantratör kademelerinde kullanılır.
Maksimum çalışma basıncı ve basınç düşümü sınırları neden önemlidir?
Elemanın maksimum 1.200 psi (83 bar) basınç limitinin aşılması mekanik hasar riskini artırır. Ayrıca eleman başına 15 psi basınç düşümü sınırı; kirlenme (fouling), tıkanma ve düzensiz akışın erken göstergesidir. Basınç düşümü yükseliyorsa ön arıtma, kartuş filtreleme ve CIP periyodu gözden geçirilmelidir.
Serbest klorun <0,1 ppm olması neden kritik, nasıl kontrol edilir?
TFC poliamid membranlar oksidantlara hassastır; serbest klor membran yüzeyinde oksidatif hasara neden olarak tuz kaçırma artışı ve kalıcı performans kaybı oluşturabilir. Bu nedenle deklorinasyon (ör. uygun indirgeme kimyasalı ile) uygulanmalı, ORP/klor ölçümleriyle besleme hattında doğrulama yapılmalıdır.
Verilen permeat debisi sahada neden farklı çıkabilir?
Nominal debi standart test koşullarında ölçülür. Sahada besleme TDS’si, sıcaklık, geri kazanım, net itici basınç (NDP), kirlenme eğilimi ve seçilen işletme akısı değiştikçe permeat debisi ve iletkenlik farklılaşır. Tasarımda emniyet payı bırakılması ve performansın trend takibi önerilir.
