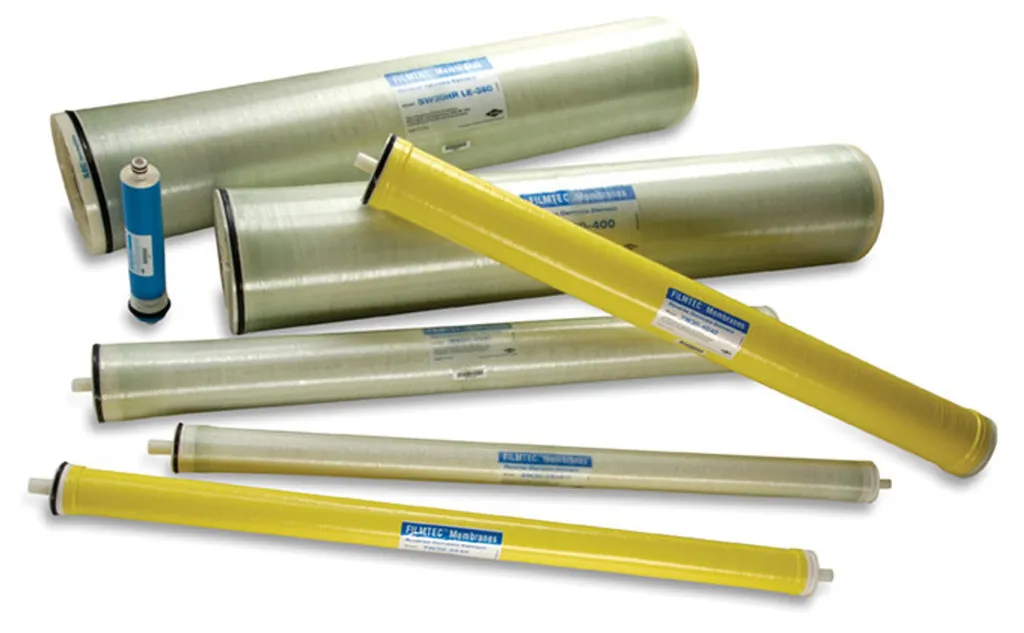

FilmTec Hypershell NF245N-8038-48-FF Membran
FilmTec Hypershell NF245N-8038-48-FF Membran, gıda ve içecek endüstrisinde saniter gereklilikleri karşılamak üzere geliştirilmiş, yüksek sıcaklıkta çalışabilen nanofiltrasyon (NF) elemanıdır. Özellikle şeker fraksiyonlaması, seçici tuz uzaklaştırma ve değerli bileşenlerin korunarak konsantre edilmesi gibi kritik proseslerde; stabil akı, düşük basınç kaybı ve daha verimli CIP performansı ile öne çıkar. Hypershell tasarım; eleman içinde akışın daha kontrollü ilerlemesini destekleyerek bypass riskini azaltır, aynı basınç düşümünde daha düşük besleme debisiyle çalışmaya yardımcı olur ve pompa enerji tüketimini optimize etmeye katkı sağlar.
Öne Çıkan Teknik Avantajlar
- Yüksek sıcaklıkta proses uyumu: Ürün kalitesini korumak veya ısıtma/soğutma yükünü azaltmak istenen hatlarda esnek işletim penceresi sunar.
- Düşük ΔP ile daha kararlı üretim: 48 mil besleme spacer yapısı, viskoz akışlarda basınç kaybını azaltarak daha stabil çapraz akış ve daha uzun üretim süreleri hedefler.
- Enerji ve ekipman optimizasyonu: Aynı ΔP için daha düşük debi ihtiyacı sayesinde pompa seçimi ve enerji tüketimi üzerinde iyileştirme potansiyeli sağlar.
- Kompakt tasarımda yüksek aktif alan: Yüksek membran alanı sayesinde aynı kapasite için daha az eleman veya daha küçük sistem ayak izi planlamasına destek olur.
- Saniter uygulamalar için uygun çalışma yaklaşımı: CIP aralıklarını iyileştirmeyi hedefleyen hidrolik yapı ile gıda proseslerinde sürdürülebilir temizlik performansı amaçlar.
Teknik Veriler
| FilmTec Hypershell NF245N-8038-48-FF Membran Teknik Verileri | |
|---|---|
| Membran tipi | Saniter nanofiltrasyon (NF) spiral sarım eleman |
| Aktif membran alanı | 275 ft² (25,5 m²) |
| Besleme spacer | 48 mil (düşük basınç kaybı odaklı) |
| Maks. resirkülasyon çapraz akış | 80 gpm (18,2 m³/sa) |
| Maks. işletme basıncı | 45°C’de 800 psi (54,8 bar); 70°C’de 400 psi (27,5 bar) |
| Maks. basınç düşümü (eleman başına) | <50°C: 13 psi; <70°C: 7 psi |
| Maks. basınç düşümü (basınç kabı başına) | <50°C: 60 psi; <70°C: 30 psi |
| Sıcaklık / pH işletim penceresi | pH 4–8: ≤70°C; pH 3–10: ≤50°C; pH 3–11: ≤35°C |
| Kimyasal dayanım (proses) | pH 3–11; serbest klor: tespit edilemeyen seviyenin altında olmalı |
| CIP pH aralığı | 45–50°C’de pH 1,8–11; <45°C’de pH 1,8–11,2 |
| H2O2 toleransı | Sürekli 20 ppm; kısa süreli temizlikte (25°C) 1.000 ppm |
| Eleman uzunluğu | 38 inç (965 mm) |
| Dış çap | 7,9 inç (201 mm) |
| Merkez boru iç çapı | 1,125 inç (28,58 mm) |
| Mekanik uyumluluk | 8 inç schedule 40 paslanmaz çelik basınç kabı (nominal 7,98 inç ID) ile uyumlu |
| Tedarik kapsamı | Uç kapakları, kuplör ve O-ringler dahil değildir |
Uygulama Alanları (Gıda ve İçecek Prosesleri)
- Monosakarit ve disakarit ayrımı: Şeker fraksiyonlamasında seçici ayırma ile hedef ürün kalitesine yaklaşım.
- Oligosakkarit saflaştırma: İstenen moleküler aralıkta zenginleştirme ve istenmeyen bileşenlerin azaltılması.
- Şeker alkolleri (polyoller): Saflaştırma ve proses stabilitesi için kontrollü tuz/iyon azaltımı.
- Tuz uzaklaştırma: Tat, stabilite ve formül uyumu için gıda/içecek akımlarında tuz azaltma.
Kurulum ve İşletme Notları
- Nemli muhafaza: İlk ıslatmadan sonra membran daima nemli tutulmalı, uzun duruşlarda koruyucu çözelti uygulanmalıdır.
- Devreye alma: Başlangıçta ilk 1 saatlik permeat bertaraf edilmelidir.
- Permeat hattı güvenliği: Permeat tarafında statik karşı basınç oluşması, performansı ve eleman ömrünü olumsuz etkileyebilir.
- Oksidant kontrolü: Serbest klor membrana ulaşmadan önce ön arıtma ile giderilmeli; kimyasal dozaj ve ORP/klor takibi işletme disiplinine alınmalıdır.
Satın Alma ve Proses Seçimi İçin Kısa Rehber
NF245N-8038-48-FF seçimi yapılırken; besleme sıcaklığı, viskozite, hedeflenen tuz azaltım oranı, ürün geri kazanımı ve CIP kimyasal stratejisi birlikte değerlendirilmelidir. Hypershell tasarımın sunduğu düşük ΔP yaklaşımı; özellikle yüksek viskoziteli gıda akımlarında daha kararlı hidrolik koşullar hedefleyen işletmeler için avantaj sağlar. Doğru ön arıtma ve doğru CIP kurgusu ile membran performansı korunur, plansız duruşlar azalır ve toplam sahip olma maliyeti düşer.
Sıkça Sorulan Sorular
Bu membran yüksek sıcaklıkta çalışırken maksimum basınç limitleri neden değişir?
Sıcaklık arttıkça membran malzemesinin ve eleman bileşenlerinin mekanik dayanım sınırları ile kompaktasyon davranışı değişebilir. Bu nedenle 45°C’de 800 psi gibi daha yüksek bir limit mümkünken, 70°C’de limit 400 psi seviyesine düşer. Tasarımda hedef, yüksek sıcaklık avantajını kullanırken eleman ömrünü ve proses güvenliğini korumaktır.
48 mil besleme spacer seçimi hangi proseslerde belirgin fayda sağlar?
48 mil spacer, daha düşük basınç kaybı ve daha iyi akış dağılımı hedeflediği için; viskozitesi yüksek şuruplar, konsantre şeker çözeltileri veya partikül/yük taşıyan gıda akımlarında avantaj sağlar. Daha düşük ΔP, pompa yükünü azaltmaya ve CIP sırasında akışın daha etkin taşınmasına yardımcı olabilir.
CIP sırasında pH ve oksidant limitlerine uyulmazsa ne olur?
Önerilen pH aralıklarının dışına çıkılması membran polimerinde kimyasal hasar riskini artırabilir, tuz tutma/akış performansında kalıcı değişimlere yol açabilir. Serbest klor gibi oksidantlar ise NF membranlarda hızlı oksidatif bozulma yaratabildiğinden “tespit edilemeyen” seviyede tutulmalıdır. H2O2 için verilen sürekli ve kısa süreli limitler aşılmamalıdır.
Basınç düşümü (ΔP) için eleman ve basınç kabı limitlerine neden ayrı ayrı bakılır?
Eleman başına ΔP limiti, tek bir elemanın içinde oluşan hidrolik yükü kontrol ederken; basınç kabı başına ΔP limiti aynı kabın içindeki toplam eleman diziliminin yarattığı toplam basınç kaybını sınırlar. Bu ayrım, hem eleman deformasyon riskini azaltmak hem de sistemde dengesiz akış ve erken kirlenme eğilimlerini önlemek için kritiktir.
